Synchrotron SOLEIL

Gif-sur-Yvette (91)

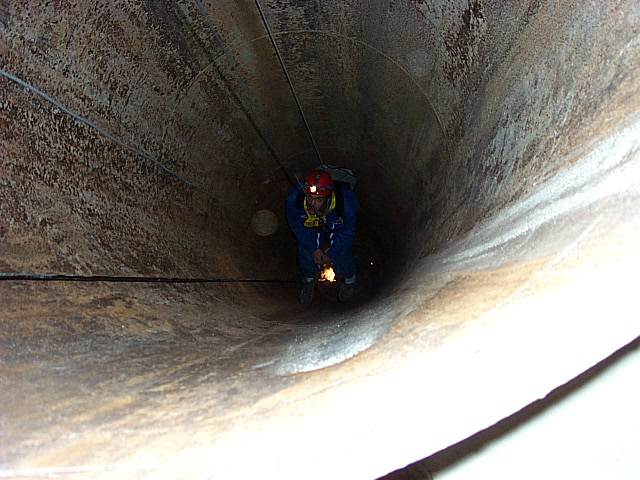

  • Descente en puit pour mesures de diganostic

  • Batiment Soleil

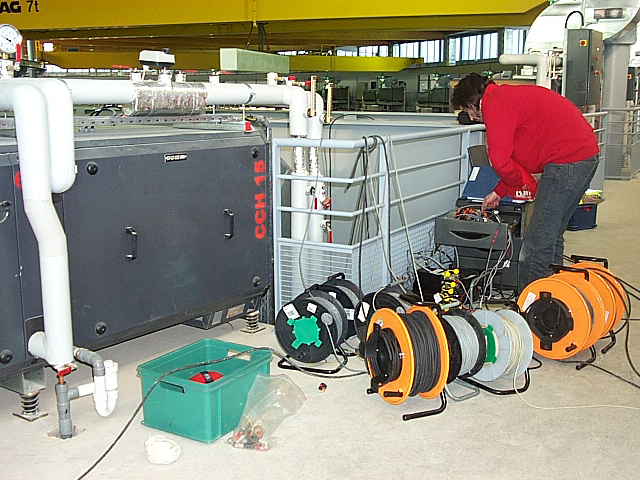

  • Mise en place du matériel de mesure

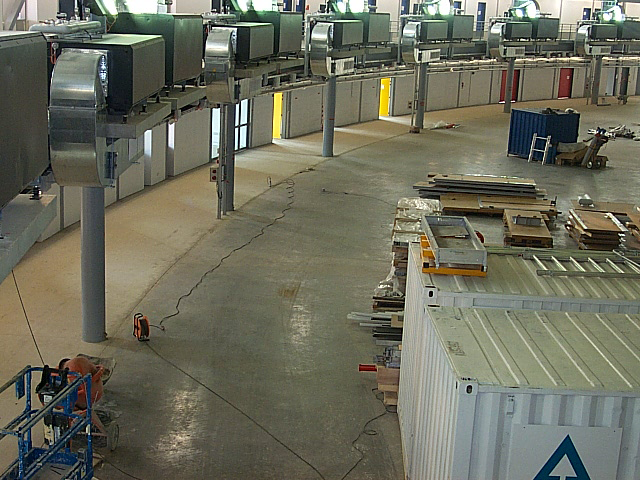

  • Equipements suspendus et essais de contrôle vibratoire

Référence
VI913

Client

Synchrotron SOLEIL
Chaix & Morel et Associés, architecte

Objet du projet

Construction d’un accélérateur de particules

Année de réalisation
Livré en 2006

Missions réalisées par AVLS

Assistance auprès de la maîtrise d’ouvrage dans le domaine vibratoire consistant en la réalisation des missions suivantes tout au long du projet :

  • campagne de mesures pour la localisation de sources vibratoires dans le sol par capteurs sismiques (2000),
  • mesures de l’effet vibratoire des circulations routières sur le site (2001),
  • qualification du comportement modal des poutres portant les dipôles, quadrupôles, hexapôles (2004), optimisation des structures porteuses du faisceau,
  • caractérisation des niveaux vibratoires en différents points de la structure du synchrotron SOLEIL après clavage (liaison entre le tunnel et la dalle expérimentale),
  • mesures de réception vibratoire sur lignes de lumière (2005 – 2006).
Technicité et complexité du projet

La complexité du projet se sera traduite par des objectifs particulièrement contraignants  compte tenu de l’extrême sensibilité des installations du site. Par exemple, l’objectif de déplacement vibratoire vertical maximal dans le Hall expérimental était de 1 µm crête à crête, pour un bâtiment de grande dimension.

Pour mener à bien nos missions, il aura été réalisé des mesures 21 voies synchrones à très faibles niveaux vibratoires (environ 100 nanomètres crête [1 – 100 Hz]) ou encore l’analyse du comportement dynamique de structures porteuses des équipements du faisceau.
