Immeuble Basalte

La Défense (92)

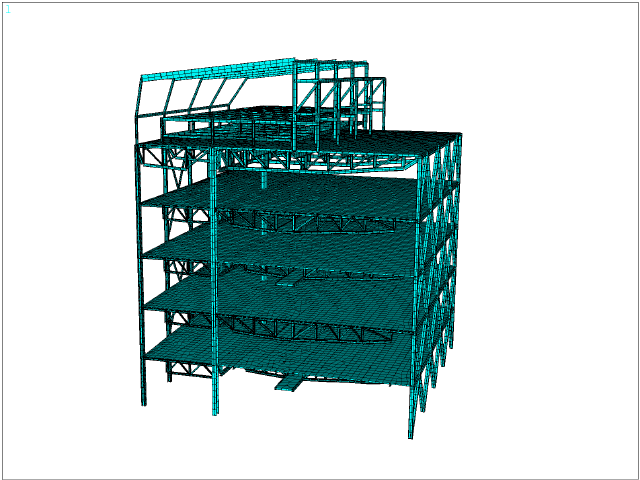

  • Modélisation par éléments finis du bâtiment

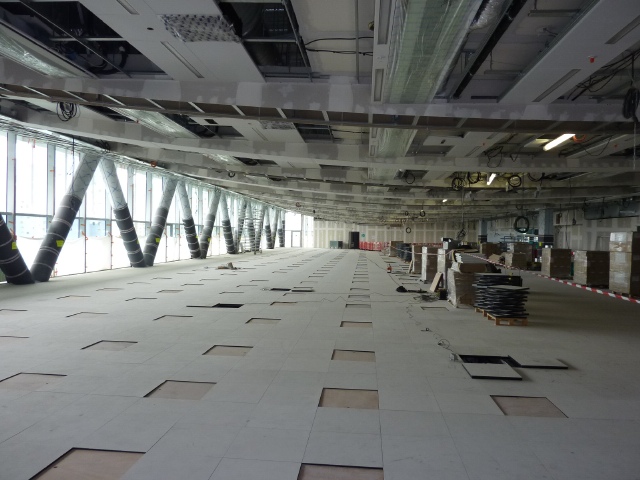

  • Essais dynamiques sur site

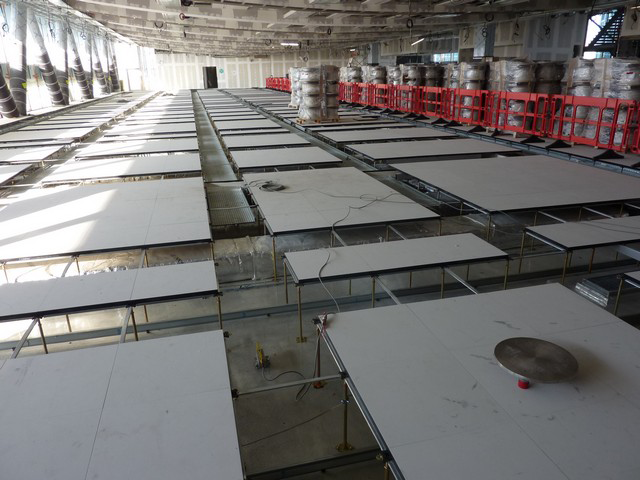

  • Mesures de contrôle du comportement vibratoire des planchers

  • Calcul modal des planchers

Référence
VI1130

Client

Coteba (Artelia)
Ateliers 234, architecte

Objet du projet

Construction d’un immeuble de bureaux intégrant notamment 5 plateaux de 3800m² de salles de Marchés

Année de réalisation
Livré en 2013

Missions réalisées par AVLS

Etude et mesures du comportement vibratoire des planchers et terrasses techniques du bâtiment

Technicité et complexité du projet

La tour Basalte a pour particularité de disposer de vastes plateaux sans reprise structurelles intermédiaires. A l’instar des ponts, les planchers et terrasses de ce type de structure présentent une grande portée et une relative légèreté. Le cocktail parfait pour générer une gêne à la marche (à la manière d’une passerelle) et pour transmettre et amplifier les niveaux vibratoires des installations techniques des terrasses dans les espaces de travail.

AVLS a donc élaboré dans le cadre de sa mission des modèles à élément finis pour :

  • déterminer les réponses vibratoires des planchers sous l’effet de la marche des occupants
  • définir la suspension sur boîtes à ressorts de la terrasse technique.

En fin de chantier, il  aura été mené des essais sur site afin de contrôler le comportement modal des planchers et les niveaux vibratoires dus aux installations techniques.

Il aura été mesuré des modes de plancher à très basse fréquence (3.5 Hz), une masse modale élevée et un amortissement significatif.
