Coupole Binet - Printemps

Paris 1er (75)

  • Oeuvre suspendue de la coupole Binet

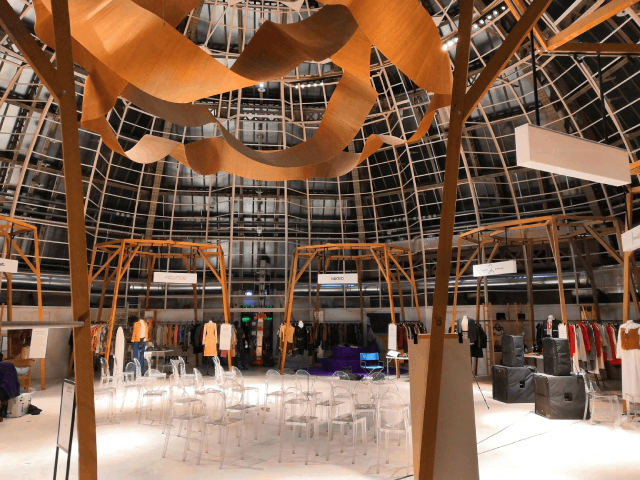

  • Interieur de la coupole Binet

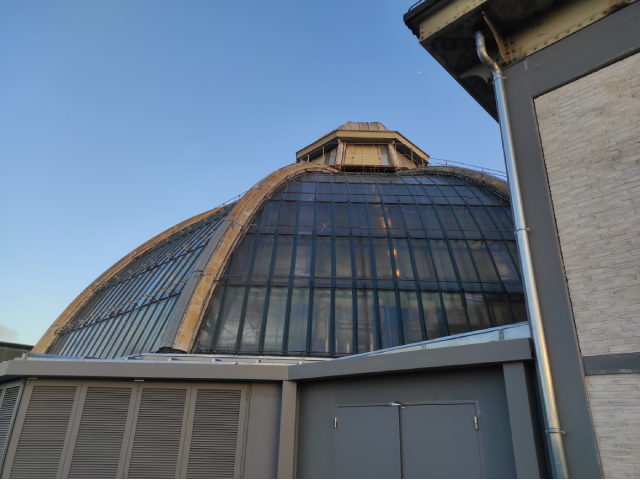

  • Vue exterieure de la Coupole Binet

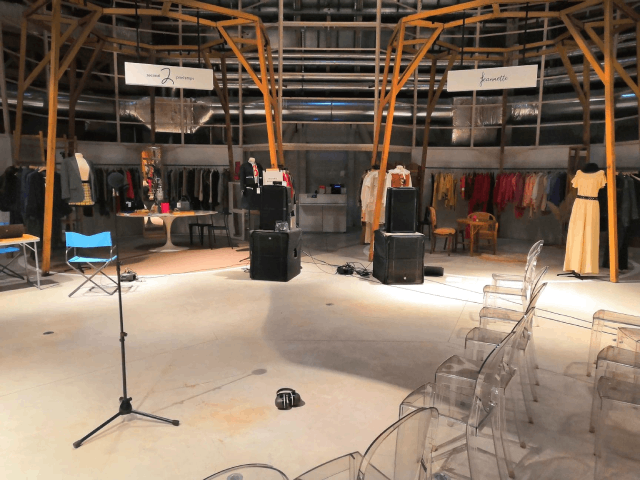

  • Sources de forte puissance

Référence
VI2881

Client

Printemps

Objet du projet

Dans le cadre d’évènements organisés par le magasin PRINTEMPS, il est prévu l’installation d’une sonorisation à quelques mètres sous la Coupole Binet, constituée de verre armé. Une crainte a été exprimée vis-à-vis du risque de dégradation du vitrage de cette Coupole par les ondes acoustiques et vibratoires.

Année de réalisation
2022

Missions réalisées par AVLS

Diagnostic vibro-acoustique de la coupole Binet

Technicité et complexité du projet

Afin de répondre à cette problématique, AVLS a été missionné dans le but :

  • D’étudier le comportement dynamique du vitrage et de la structure support,
  • D’étudier la réponse acoustique de la salle,
  • De caractériser des niveaux acoustiques et vibratoires au droit du vitrage en fonction du niveau de bruit généré sous la Coupole,
  • De recommander des niveaux acoustiques à ne pas dépasser pour limiter le risque de dégradation de la Coupole (structure métallique et vitrage).

Une campagne de mesures vibro-acoustique a donc été réalisée au moyen de sources de bruit forte puissance et de capteurs de mesures acoustiques et vibratoires.

Au cours de cette campagne, il a été mis en évidence un phénomène d’amplification marqué à basse fréquence associé à une concomitance entre des modes propres de volume acoustique et des modes propres du vitrage, ce qui engendre des vibrations notables.

La quantification des niveaux vibratoires atteints sur le vitrage pour différents seuils de niveaux acoustiques émis a permis d’établir des recommandations de niveaux acoustiques à ne pas dépasser pour limiter le risque de dégradation du vitrage.
