Bureau d'Etudes en Acoustique & Vibrations

Terrains de Basket en toiture

Village Olympique Lot E3 – Saint Ouen (93)

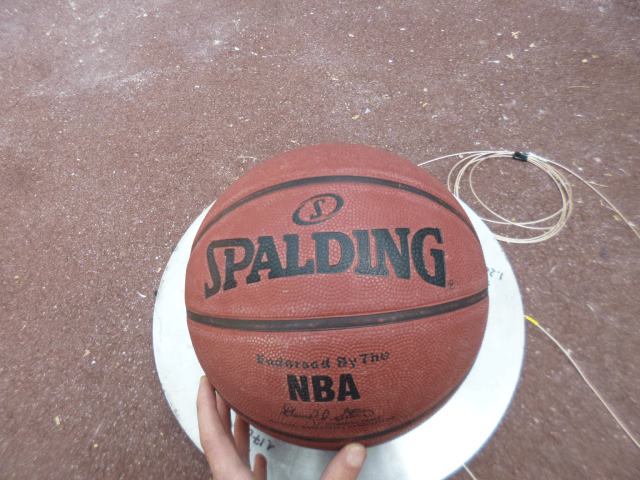

  • Mesures forces dynamiques

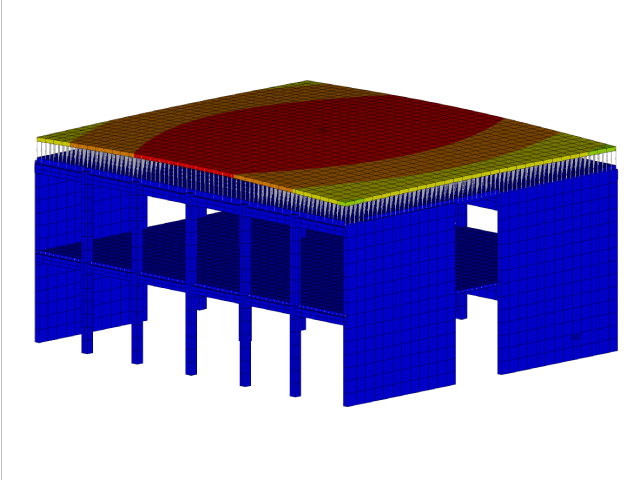

  • Calcul modal de la dalle flottante

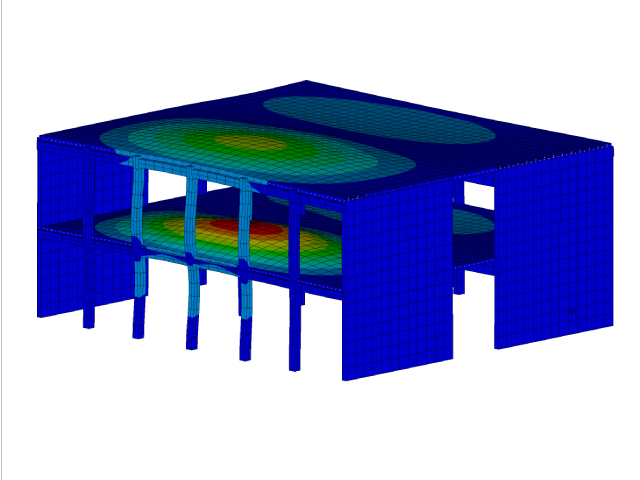

  • Calcul modal des planchers

  • Modélisation numérique des planchers

Référence
VI2644

Client

Eiffage Immobilier IDF

Objet du projet

Construction du projet de village olympique et paralympique de Saint-Ouen (93)

Année de réalisation
2020

Missions réalisées par AVLS

Le projet consiste en l’implantation de terrains de basket au dernier étage d’un bâtiment, dont l’utilisation est susceptible de créer des nuisances d’origine vibratoire (perception tactile et bruit solidien) dans les bureaux du niveau inférieur. Il a ainsi été prévu la mise en œuvre d’un complexe antivibratile de type dalle flottante sur les terrains afin de limiter le risque de gêne.

La mission d’AVLS consistait à dimensionner cette dalle flottante de manière à présenter le meilleur compromis vis-à-vis des contraintes suivantes :

  • Assurer le confort vibratoire (perception tactile) dans les bureaux.
  • Limiter le bruit solidien dans les bureaux.
  • Assurer le confort vibratoire (perception tactile) pour les joueurs de terrains de basket,
  • Limiter l’encombrement du complexe antivibratile.
Technicité et complexité du projet

Au cours de cette étude, AVLS a été amené à déterminer par la mesure des typologies de sollicitations dynamiques attendues sur les terrains de basket.

La caractérisation dynamique du plancher sportif et du plancher inférieur au travers d’une modélisation éléments-finis 3D a permis d’évaluer la réponse vibratoire des deux étages en réponse aux sollicitations dynamiques mesurées, puis le niveau de bruit solidien rayonné dans les bureaux.

Ces différents niveaux vibratoires et acoustiques ont ensuite été calculés pour différentes solutions antivibratiles intégrées aux complexes de planchers, aboutissant à des préconisations sur la typologie de dalle flottante à adopter.
