Hippodrome de Longchamp

Paris (75)

  • Mesures analyse modale sur la tribune

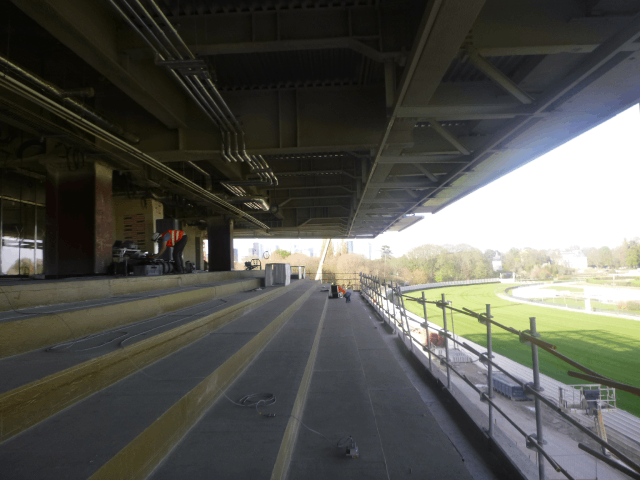

  • Vues des tribunes

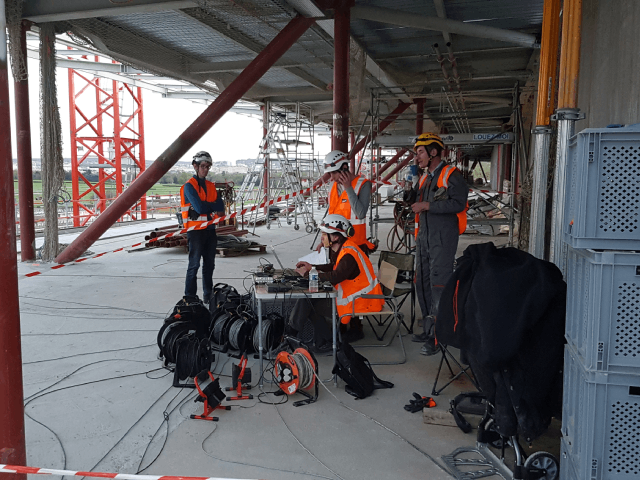

  • AVLS au travail

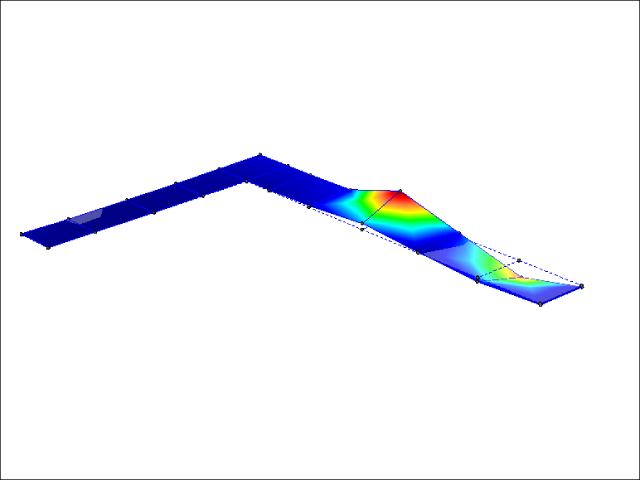

  • Modes avec deux ventres

Référence
VI2189

Client

Bouygues Bâtiment IdF

Objet du projet

Rénovation des tribunes de l’hippodrome de Longchamp

Année de réalisation
2017

Missions réalisées par AVLS

Etude expérimentale du comportement dynamique des tribunes

Technicité et complexité du projet

AVLS a été sollicitée dans le cadre de la rénovation des tribunes de l’hippodrome de Longchamp.

L’ouvrage étant réalisé en charpente métallique, des vibrations de tribunes étaient redoutées sous l’effet de mouvements de foule. De plus, la structure présente comme particularité un porte-à-faux important de la partie Nord de la tribune N4 (18x24 m).

Dans le but de fournir les caractéristiques dynamiques de l’ouvrage, des mesures vibratoires ont été réalisées aux niveaux N3 et N4 du bloc de tribunes Nord.

Ces mesures comprenaient principalement :

  • La mesure des caractéristiques modales de l’ouvrage : fréquences propres, coefficients d’amortissement modaux, et déformées modales ;
  • La mesure des admittances mécaniques en différents points.

Cette Analyse Modale Expérimentale a nécessité l’usage de 12 capteurs déplacés sur 60 points au total.

Les différents résultats fournis par AVLS ont permis de conclure que la mise en place de solutions antivibratiles de type Absorbeurs Dynamiques Accordés était nécessaire pour que les utilisateurs ne ressentent pas d’inconfort dans ces tribunes.
