Caractérisation Vibratoire d’un miroir fixe sur Hexapode

Saint-Benoît (86)

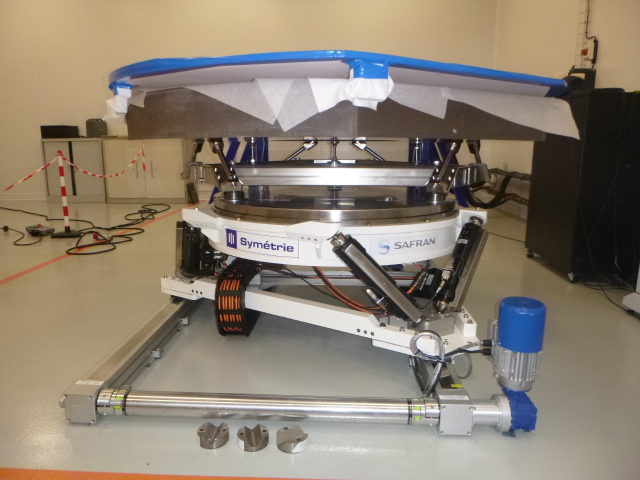

  • Miroir ELT

  • Miroir ELT instrumenté

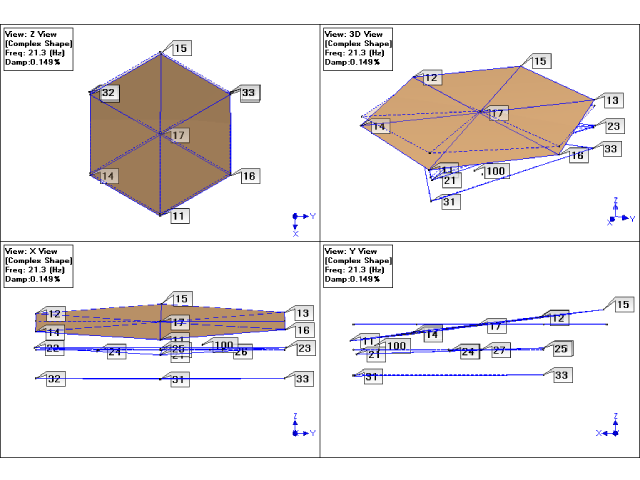

  • Exemple de déformée modale

Référence
VI2697

Client

Safran Reosc

Objet du projet

Caractérisation vibratoire d’un miroir fixé sur hexapode.

Année de réalisation
2020

Missions réalisées par AVLS

Diagnostic vibratoire

Technicité et complexité du projet

Un phénomène vibratoire a été observé sur un miroir étalon du futur téléscope ELT (Extremely Large Telescope) lorsque celui-ci est mis en mouvement par un hexapode.

Ce miroir est fixé par collage à un support statique lui-même monté sur un support mobile (hexapode).

Une analyse modale expérimentale (fréquences propres, coefficients d’amortissements modaux, déformées modales) a été réalisée afin de quantifier le comportement dynamique du miroir.

Ces essais ont été réalisés pour les différents sous-ensemble du miroir à vide, puis sur le miroir en fonctionnement.

Cette campagne de mesures a permis d’identifier les paramètres modaux du miroir sur son hexapode ainsi que l’origine du phénomène d’instabilité générant des niveaux vibratoires importants.

Des solutions permettant d’améliorer la stabilité dynamique du système ont ainsi pu être proposées afin de répondre à cette problématique.
