Bureau d'Etudes en Acoustique & Vibrations

Massifs désolidarisés – Projet T1 bis

HORIBA – Palaiseau (91)

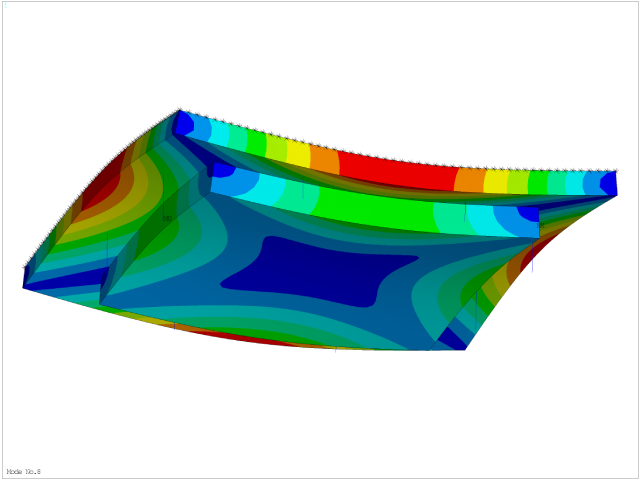

  • Analyse modale numérique de massif

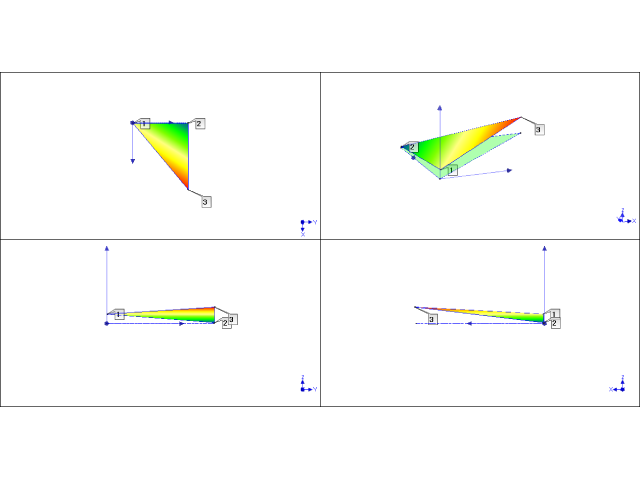

  • Analyse modale expérimentale de massif

  • Massif instrumenté

Référence
VI2330

Client

HORIBA

Objet du projet

Projet d’aménagement de salle blanche dans le bâtiment HORIBA de Palaiseau (91)

Année de réalisation
2021

Missions réalisées par AVLS

Mission de maitrise d'œuvre acoustique et vibratoire

Technicité et complexité du projet

Dans le cadre du projet d’aménagement de salle blanche de la tranche T1bis du bâtiment HORIBA de Palaiseau, des massifs d’expérimentation sensibles aux vibrations ont été installés.

Ces six massifs en granit, posés sur des plots antivibratiles pneumatiques, doivent permettre l’isolation vibratoire efficace des futures expérimentations par rapport aux sources de vibrations environnantes. De plus, ces laboratoires et salles d’expérimentation sont équipés de matériels sensibles aux sollicitations acoustiques.

AVLS a donc été missionnée afin de répondre à ces deux problématiques.

Sujets acoustiques

  • Mesures de niveaux sonores dans l’environnement extérieur pour le dimensionnement des traitements acoustiques et installations techniques,
  • Détermination des objectifs acoustiques,
  • Calcul d’impact acoustique sur l’environnement,
  • Calcul du bruit d’équipements dans les bâtiments,
  • Calcul d’isolement au bruit aérien entre locaux sensibles,
  • Mesures de réception.

Sujets vibratoires

  • Définition d’un objectif de niveaux vibratoires à respecter sur les massifs d’expérimentation,
  • Conception optimisée du système désolidarisé (massif + appuis) pour des exigences vibratoires contraignantes,
  • Estimation des niveaux vibratoires futurs via modélisation des massifs par éléments finis 3D,
  • Mesures vibratoires de caractérisation du comportement des massifs (niveaux résiduels et analyse des modes de corps rigides) et comparaison avec l’objectif fixé.
