Fondation Louis Vuitton

Paris 1er (75)

  • Mesures vibratoires avec impact sur un tirant

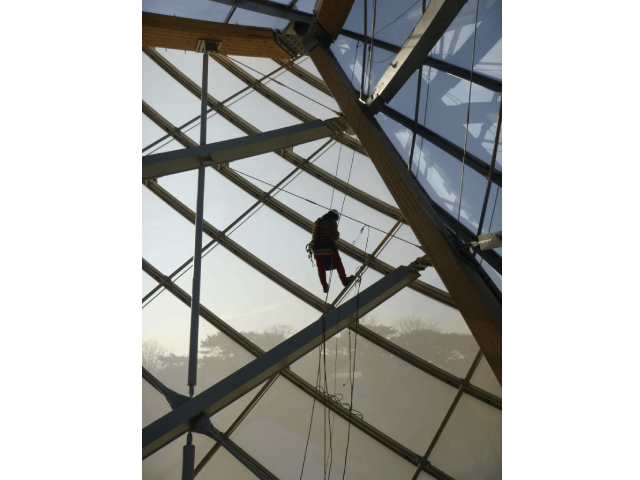

  • Brave cordiste en action

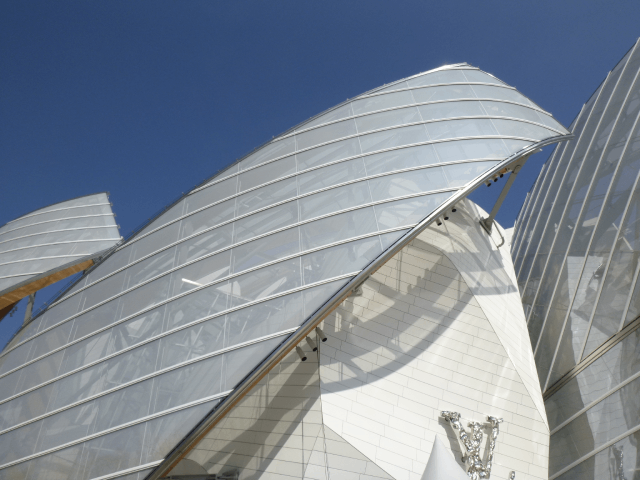

  • Fondation Louis Vuitton

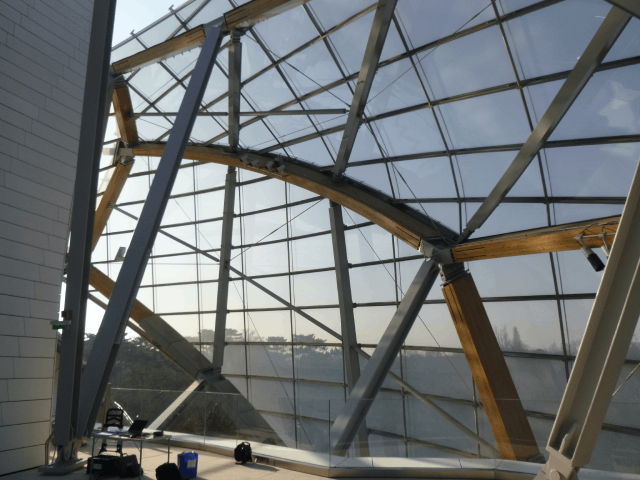

  • Verrière avec tirants Macalloy

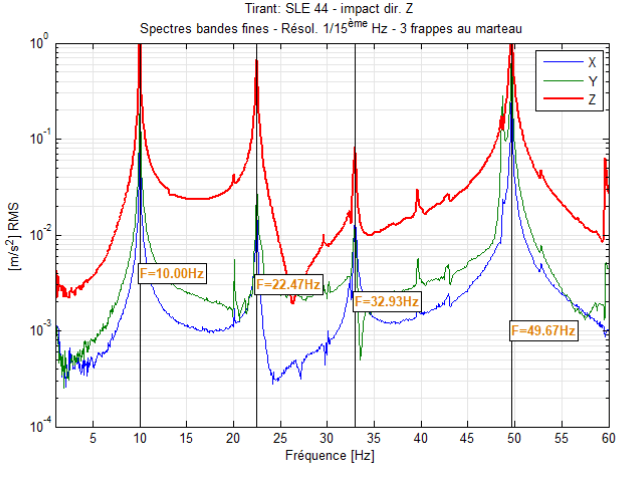

  • Identification des fréquences propres

  • Mesures vibratoires avec impact sur un tirant

  • Brave cordiste en action

  • Fondation Louis Vuitton

  • Verrière avec tirants Macalloy

  • Identification des fréquences propres

Référence
VI1850

Client

EIFFAGE CONSTRUCTION METALLIQUE

 Objet du projet

Construction de la Fondation Louis Vuitton

Année de réalisation
2016

Missions réalisées par AVLS

Mesure vibratoire de fréquences propres de tirants de précontrainte

 Technicité et complexité du projet

Dans le cadre de la réception de la Fondation Louis Vuitton (FLV), il était nécessaire de vérifier le réglage de tirants Macalloy, participant à la structure de la verrière.

Dans ce but, AVLS a été sollicitée pour réaliser plusieurs campagnes de mesures indirectes, permettant de déduire les efforts dans les tirants à partir de l’identification de leurs premières fréquences propres de flexion.

Les fréquences propres obtenues par la mesure ont été utilisées comme données d’entrée pour l’estimation de la tension dans les tirants.

Plusieurs campagnes de mesures ont été réalisées, permettant de mettre au point et d’appliquer la méthodologie de mesures à partir d’une instrumentation composée d’un marteau d’impact à jauge de force et d’un accéléromètre.
