Viaduc de la Savoureuse

Belfort (90)

  • Comparaison des niveaux avec et sans ADAs

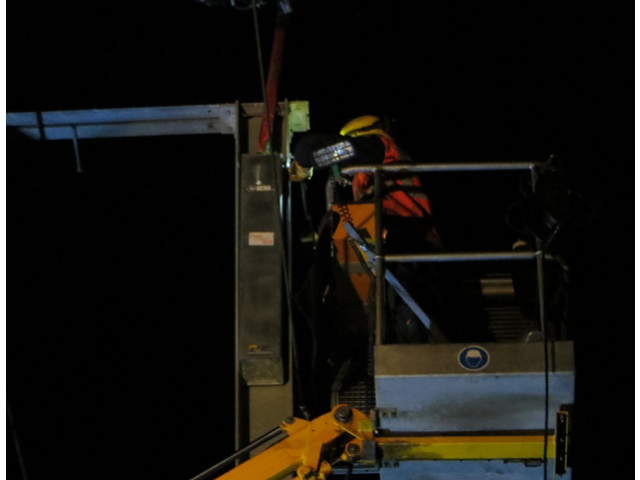

  • ADA - source SNCF

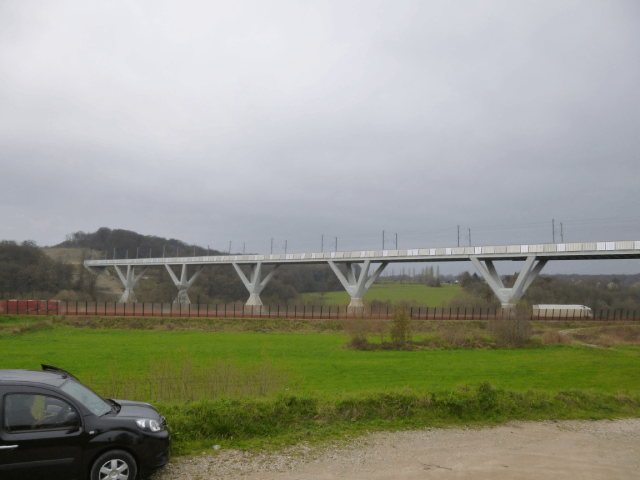

  • Viaduc de la Savoureuse

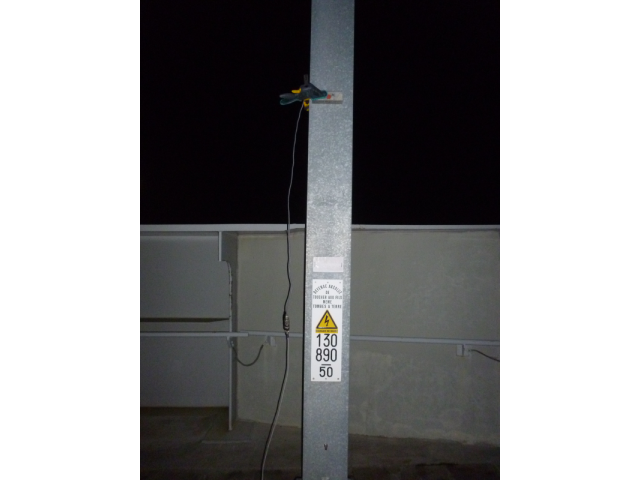

  • Poteaux caténaires instrumentés

  • Poteaux Caténaires sur le Viaduc

Référence
VI1709

Client

SNCF

Objet du projet

Expérimentation d’ADAs sur poteaux caténaires

Année de réalisation
2015

Missions réalisées par AVLS

Mesure de fréquences propres de flexion transversale de 40 poteaux caténaires sans/avec Absorbeurs Dynamiques Accordés.

Technicité et complexité du projet

Des comportements de type résonance dynamique ont été observés sur les poteaux caténaires du viaduc de la Savoureuse, pour certaines vitesses de passage des trains.

Afin de réduire ces niveaux vibratoires, il a été décidé d'expérimenter sur site la mise en œuvre d'absorbeurs dynamiques accordés (ADAs) après la réalisation d’une étude préliminaire.

Afin de réduire les coûts d'installation sur site des ADAs, il convient de les régler en usine et par conséquent de connaître préalablement les fréquences propres de chacun des poteaux caténaires à équiper.

Deux campagnes de mesures ont ainsi été effectuées, avant et après la pose des ADAs, dont l’objectif était d’identifier les fréquences propres de flexion transversale d’ordre 1 et les amortissements associés de chacun des 40 poteaux caténaires.

La diminution des amplitudes vibratoires constatée après la pose des ADAs a permis de mettre en évidence leur bonne mise en œuvre et leur efficacité.
