Bureau d'Etudes en Acoustique & Vibrations

Projet Lisbon – Zeiss

Périgny (17)

  • Analyse modale de plancher

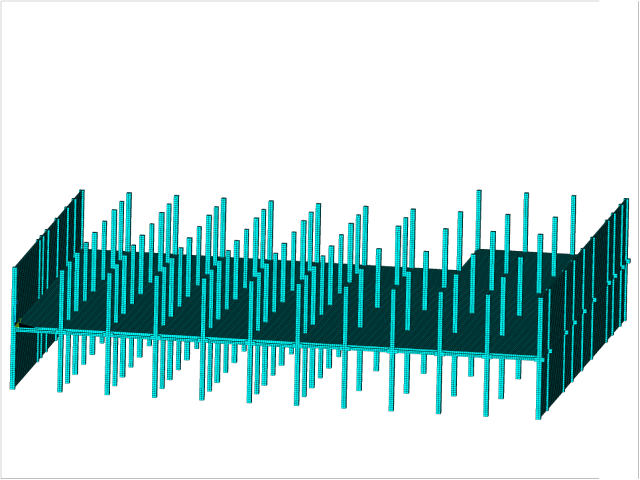

  • Modèle numérique

  • Mesures de forces dynamiques in situ

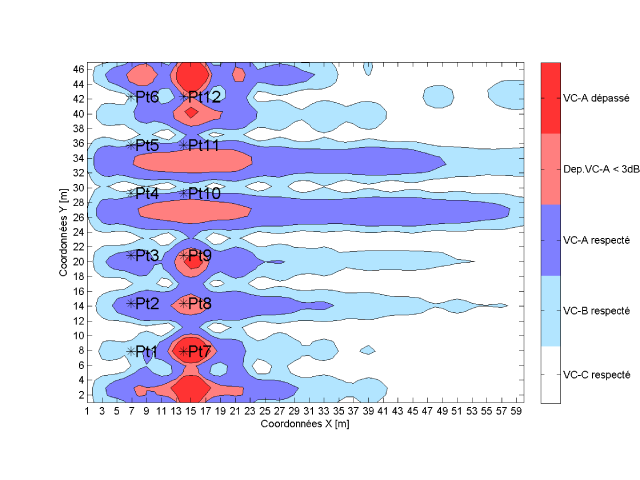

  • Cartographie des niveaux vibratoires obtenus pour un cas de circulation piétonne

Référence
VI2904

Client

CARL ZEISS MEDITEC SAS

GSE

Objet du projet

Etude vibratoire pour l'implantation d'un site de production de la société d’instruments d’optique ZEISS à Périgny (17)

Année de réalisation
En cours

Missions réalisées par AVLS

Etude dynamique d’un plancher d’industrie automatisé, mesures de forces dynamiques de machines de production.

Technicité et complexité du projet

Dans le cadre de la réalisation d’un nouveau site de production de la société Zeiss localisé à Périgny (17), l’installation d’équipements de production sensibles aux vibrations a nécessité une étude de la performance dynamique du plancher support en phase conception.

Une étude des performances dynamiques de la structure a été réalisée par AVLS. Celle-ci comprenait les tâches suivantes :

  • L’élaboration de modèles numériques de la structure,
  • L’analyse du comportement dynamique intrinsèque de la structure,
  • Le calcul des niveaux vibratoires obtenus sous l’effet de la circulation piétonne et une comparaison au critère vibratoire fixé,
  • Le calcul d’impact des machines de production sur le plancher sensible et le calcul de gabarits de force limite à respecter pour les machines afin de garantir le respect du critère fixé,
  • L’étude de l’impact d’un renforcement structurel sur les niveaux vibratoires obtenues à la marche et le calcul d’impact de machines.

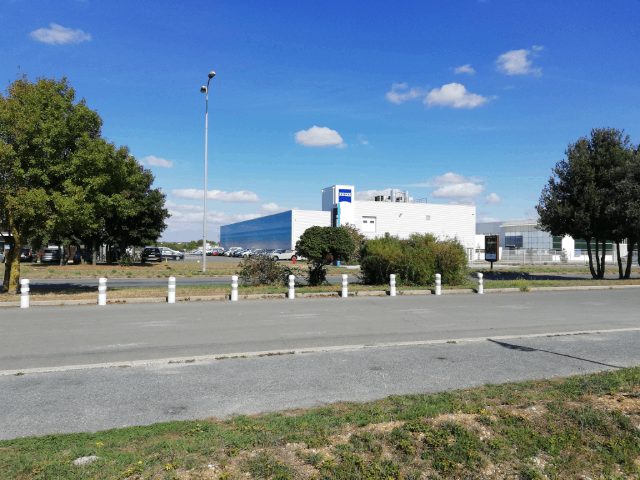

De plus, des mesures de forces dynamiques des machines de production ont été réalisées sur le site de Zeiss à La Rochelle (17) afin de les comparer aux limites de forces dynamiques obtenues par le calcul.

Cette étude a permis d’évaluer les performances vibratoires de la structure telle que conçue par la MOE vis-à-vis des circulations piétonnes et du fonctionnement des équipements de production. Des renforcements structurels ont été proposés, et leurs performances dynamiques évaluées selon la même méthodologie.
