Analyse modale d’une plateforme en béton

Usine de Yara, Sluiskil, Netherlands

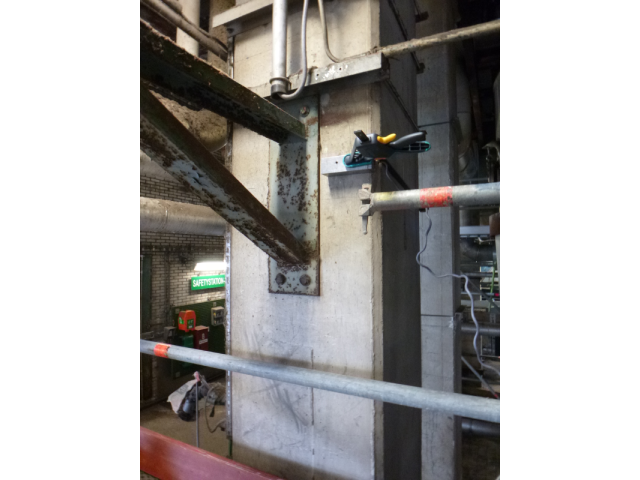

  • Mesures de niveaux vibratoires

  • Plateforme béton

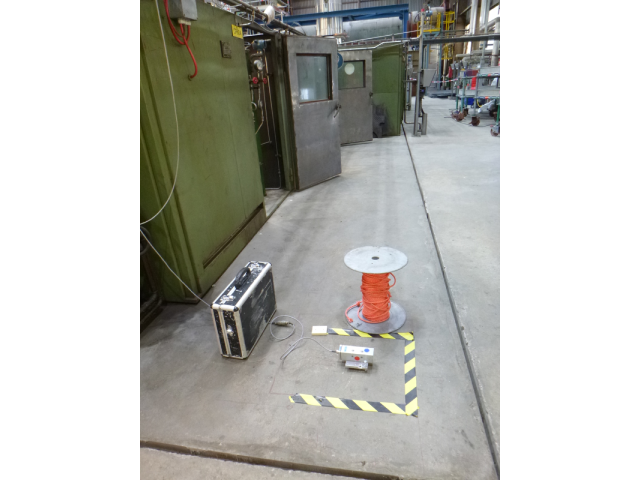

  • Plateforme béton instrumentée

Référence
AA130700

Client

Geodynamique et Structure (GDS) pour le compte de Yara

Objet du projet

Remplacement d’un équipement générateur de vibrations

Année de réalisation
2023

Missions réalisées par AVLS

Mesures vibratoires d'une plateforme en béton armé accueillant un générateur et des turbines en série à Sluiskil (Pays-Bas)

Technicité et complexité du projet

L’usine de Yara envisage de remplacer un équipement générant de forts niveaux vibratoires. Celui-ci est actuellement installé sur une plateforme en béton, désolidarisée de la structure environnante.

Dans le but de concevoir la bonne intégration de l’équipement, la caractérisation du comportement dynamique de la plateforme en béton est nécessaire.

A ce titre, AVLS a été missionnée dans le but de réaliser une campagne de mesure ayant pour but de déterminer les premières fréquences propres de la structure, ainsi que les déformées associées.

Pour ce faire, les niveaux vibratoires issus de l’activité microsismique du site ont été relevés en différents points de mesure. La phase et l’amplitude des signaux ont été étudiés afin de remonter aux déformées modales de la structure à l’aide du logiciel ME’Scope.

Les paramètres d’amortissements modaux ont également été estimés lors de la mesure à partir d’une mise en excitation de la structure.
