Comportement dynamique de passerelle

Bassin du Commerce – Cherbourg-Octeville (50)

  • Passerelle du Bassin du Commerce

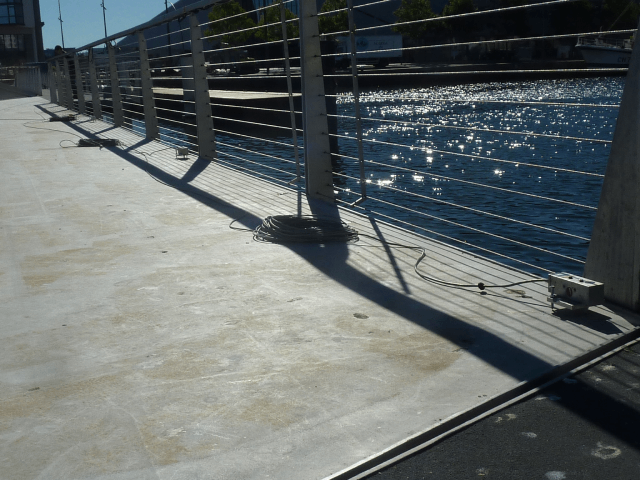

  • Passerelle instrumentée

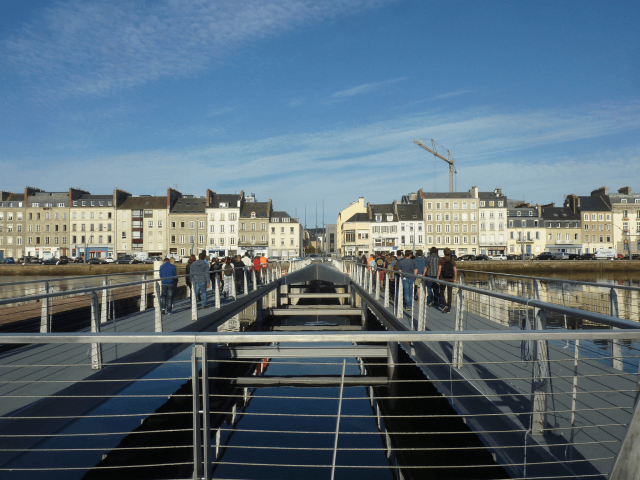

  • Essais à la marche

Référence
VI2105

Client

Groupe EFINOR

Objet du projet

Construction d’une nouvelle passerelle franchissant le bassin du Commerce à Cherbourg-Octeville (50)

Année de réalisation
2016

Missions réalisées par AVLS

Réception vibratoire de la passerelle du Commerce à Cherbourg

Technicité et complexité du projet

Dans le cadre de la construction d’une nouvelle passerelle franchissant le bassin du Commerce à Cherbourg-Octeville (50), il a été demandé de réaliser une campagne de mesures dynamiques, selon la méthodologie indiquée dans le guide du SETRA : évaluation du comportement vibratoire sous l’action des piétons (édition de mars 2006).

Cette campagne de mesures consiste à déterminer :

  • Les fréquences propres de l’ouvrage dans l’intervalle [0 ; 15] Hz,
  • Les déformées modale associées.

68 points de relevés ont été nécessaires afin de caractériser le comportement dynamique de cette passerelle. La méthodologie employée consiste à enregistrer la réponse de l’ouvrage sous l’effet des vibrations microsismiques naturelles, pour en déduire le comportement modal de la passerelle à l’aide du logiciel ME’Scope.

Les paramètres d’amortissement modaux ont également été estimés par l’analyse du retour à l’équilibre de la structure suite à sa mise en résonance.

Différents essais de chargements dynamiques ont été réalisés (marche d’un groupe de personnes, vandalisme, etc.) afin de déterminer l’accélération vibratoire résultante sur le tablier de la passerelle.
